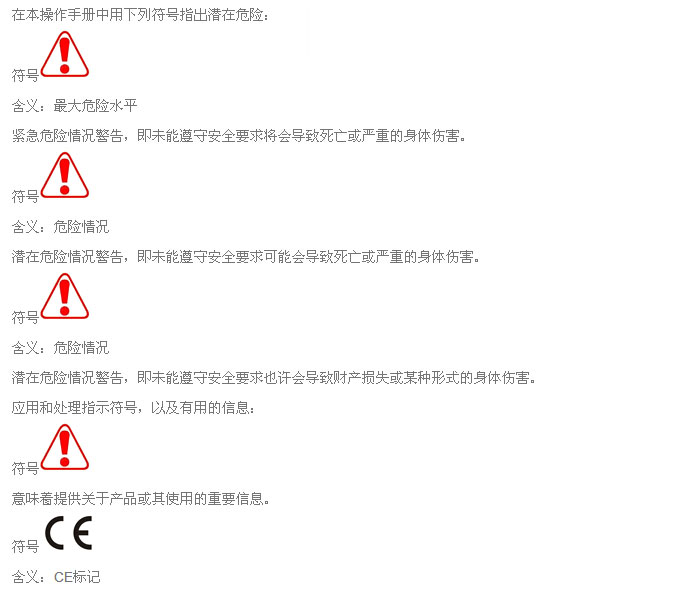

安全說明
指定用途
ZJ-A型扭矩傳感器專門用于扭矩測量以及直接相關的操控和監管工作。除此之外，任何其他方式的使用將不能達到其所預想的目的。
為了安全起見，傳感器應僅依據操作手冊中的說明進行操作。此外，在使用中必須遵守有關應用的法律和安全的基本要求。對配件的使用也應如此。
該傳感器在指定用途的意義層面并非是一件安全的元件。正確且安全地操作此傳感器需要嚴格的運輸，正確的儲存、組裝并安裝，以及仔細的操作。
未能遵守安全說明的一般危險
傳感器和目前的工藝水平相對應，是故障自動保險的。如果傳感器安裝不當并且由未經培訓的人員操作，它可能會(huì )導致潛在的危險。
任何涉及安裝、啟動、維護或修理傳感器的人一定已經閱讀并理解了操作手冊，特別是技術安全說明。
潛在危險
傳感器的性能和使用范圍在應用中僅涉及一小部分的扭矩測量技術。此外，設備規劃人員、安裝人員和操作人員應計劃、實施以減少潛在危險的方式并對扭矩測量技術的安全工程的想法做出回應。必須始終遵守現場監管。必須提及與扭矩測量技術相關的潛在危險。

CE標記使制造商保證產品符合相關CE指令的要求（符合性聲明可以參見http://www.lanmec.com）。
變換和修改
除了通過明示協議修改外，傳感器必須從設計或安全工程觀點進行修改。對于任何因修改所導致的損害我們都不應負責。
合格的人員
傳感器僅能由合格的人員進行安裝和使用，嚴格按照說明書以及安全要求和規范。此外，在使用中必須遵守有關應用的法律和安全的基本要求。對配件的使用也應如此。人才是指委托人的選址，安裝，啟動和操作他們具備其功能合適的產品之后。
合格的人員意味著擁有適當資質條件的人員，即能被委托進行選址、安裝、啟動和操作產品的人。
一、應用

該ZJ-A型號扭矩傳感器用來測量在旋轉或靜止的機器部件在各個方向的靜態和動態的扭矩。
二、安裝
1. 安裝使用
使用環境：轉矩傳感器應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。

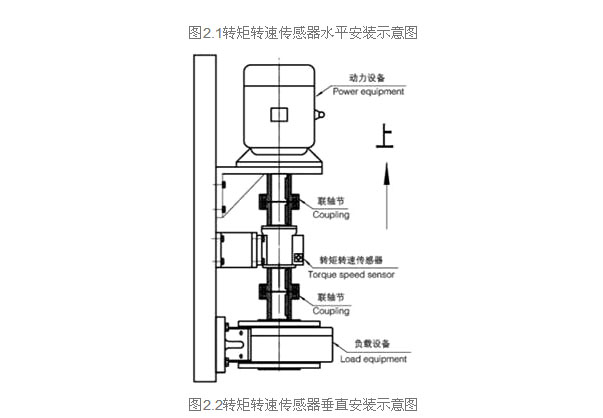

2.安裝選擇

3.聯軸器
波紋管聯軸器來安裝扭矩傳感器。波紋管聯軸器和扭矩傳感器作為單獨的項目交付。在安裝過程中須遵守以下幾點：
·安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。
·當軸安裝在聯軸器輪轂之后，在擰緊聯軸器的夾緊螺栓。
·驅動軸和輸出軸必須無毛刺。
·軸徑的公差為j6，與軸徑的優先配合公差為H7/j6。
聯軸器的安裝位置
ZJ-A型扭矩傳感器與波紋管聯軸器在任何位置（水平，垂直，傾斜）安裝都可以運轉。當在垂直和傾斜時運轉時，請確定有足夠的支撐。
安裝
1. 用溶劑（如丙酮）去除聯軸器的輪轂中心孔和軸端的油污。
2.在安裝聯軸器時,設置參考距離L（使用聯軸器完整的夾具距離），同時對準軸。
3.用扭矩扳手擰緊夾緊元件的夾緊螺栓。
安裝聯軸器時，允許的縱向力和橫向力，和扭矩傳感器的極限彎矩不得超過額定數值（見第7章）
當擰緊夾緊螺栓時，請在夾緊元件上固定住聯軸器。
三、電氣連接
1.一般信息
為了使扭矩傳感器和放大器相連接，我們推薦使用蘭菱機電的低電容測量屏蔽電纜。
在使用電纜時，確保以最小的接觸電阻和良好的絕緣來正確連接。所有的插頭連接或旋轉螺母必須完全擰緊。
不要使測量電纜的路線平行與電源線和控制電路。如果不能避免（例如電纜槽）,那就保持最小50厘米的距離，同時將測量電纜拖進鋼管里。
避免變壓器，電動機，接觸器，晶閘管控制和類似的雜散磁場的來源。

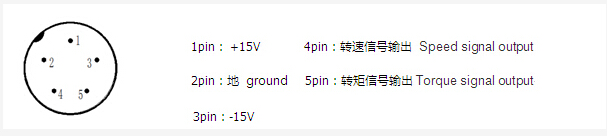

2.連接器插頭
該傳感器配備了一個永久安裝的殼體插頭。
它可以通過傳感器連接電纜連接到可用于測量的電子設備。傳感器連接電纜的引腳分配可參見下表：

3.延伸電纜
延伸電纜必須是屏蔽的和低電容的。我們推薦使用蘭菱電纜，因為這些電纜能滿足這些要求。
關于電纜延長，關鍵在于確保配以最小接觸電阻和良好的絕緣的正確連接。這就是為什么所有連接處應被焊接或至少配以安全、牢固的接頭或螺紋連接頭。
測量電纜不應平行于電源線及控制電路（例如不共享電纜槽）。如果這無法達到，那請用剛性導管保護測量電纜，同時讓它盡可能遠離其他電纜。避免偏離變壓器，電動機和接觸開關。
4.屏蔽設計
電纜的護罩按照綠線概念連接。它將測量系統裝入法拉第罩（法拉第籠是一種用導電材料制成阻止電磁輻射貫穿的屏蔽體）。重要的是該護罩得平放于電纜兩端的殼體地上。任何活躍的電磁干擾活動都不會(huì )影響測量信號。請遵守有關指針。
在因電位差（補償電流）而導致干擾的情況下，請將電壓設為零，同時殼體地必須從放大器上斷開，并且須在傳感器殼體和放大器殼體間建立起電位均衡線。（銅導體，導線截面10mm²）
四、承載能力
ZJ-A扭矩傳感器，可用于測量靜態和動態扭矩。
在靜態上可以超過額定轉矩達到極限扭矩。如果超過額定轉矩，額外的非規則載荷是不允許的。這包括縱向力、側向力和彎矩。
1.測量動態扭矩
下列規則適用于動態扭矩測量：
·適用于靜態扭矩的標度同樣對動態扭矩測量有效。
·動態作用扭矩的頻率必須小于機械測量系統的固有頻率。
·機械測量固有頻率f0取決于所連接的旋轉質量的慣性矩J1、J2和傳感器的扭轉剛度CT。
下面的公式可以用來近似地確定的機械測量裝置的固有頻率f0。
即使處于交變載荷之下，振幅（峰間值）最大也可以達到指明用于扭矩傳感器的額定轉矩的80%。振幅必須處于指定的負荷范圍內（-Mnom，+Mnom）。

2. 速度限制
ZJ-A型扭矩傳感器測量扭矩的最大速度范圍在800轉和6000轉之間。速度限制值，見第7章
五、信號輸出與信號采集
1、號輸出基本形式
• 方波信號、脈沖信號。
• 可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。
2、扭矩信號處理形式

• 轉矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。
• 轉矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。
• 直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。
六、保養
1.每隔一年應給轉矩傳感器兩端軸承加潤滑脂。加潤滑脂時，僅將兩端軸承蓋打開，將潤滑脂加入軸承，然后裝上兩端蓋。
2.應儲存在干燥、無腐蝕、室溫為 -20℃——70℃的環境里。
七、外形尺寸

ZJ-40000A,ZJ-50000A,ZJ-100000A,ZJ-150000A,ZJ-200000A,ZJ-300000A,
