Y-HG1-E40/22,Y-HG1-E40/28,Y-HG1-E50/28,Y-HG1-E50/36,Y-HG1-E63/36,Y-HG1-E63/45,液壓缸

Y - HG1 - E D/d × 100 L J H L1 O
Y-冶金設備標準液壓缸
HG1-雙作用單桿活塞式液壓缸第一種類型
E –壓力分級代號：C=6.3Mpa▲ E=16Mpa；C=25Mpa▲
D/d –缸徑mm/活塞桿徑mm
100-液壓缸行程
L-油口連接方式代號：L=內螺紋連接（用于缸徑D≤220）；F=法蘭連接（用于缸徑D≥250）
J –安裝方式：J=基本型；F1=頭部長方法蘭（用于缸徑D125）；F2=尾部長方法蘭（用于缸徑D125）；F3=頭部圓法蘭；F4=尾部圓法蘭；F5=頭部方法蘭；F6=尾部方法蘭；E1=尾部單耳環帶關節軸承；E2=尾部單耳環帶軸套；Z1=頭部軸銷；Z2=中間軸銷；Z3=尾部軸銷；J1=軸向腳架；J2=徑向腳架
H –附加裝置代號：H=帶緩沖。省略=無緩沖
L1-活塞桿端連接方式代號：L1=桿端外螺紋；L2=桿端內螺紋▲
O –工作介質代號：O=機油、液壓油；W=高水基（乳化液）
注：型號說明中凡標有▲的目前均按非標處理。
※基本型外形尺寸（YHG1-** × **J-*L1*）

缸徑D（mm）	活塞桿徑d(mm)		推力（N）	拉力（N）		KK		A		Mxt
缸徑D（mm）	Ψ=1.46	Ψ=2	推力（N）	Ψ=1.46	Ψ=2	Ψ=1.46	Ψ=2	Ψ=1.46	Ψ=2	Mxt
40	22	28	20100	14000	10200	M16*1.5	M10*1.5	22	28	M18*1.5
50	28	36	31400	21500	15100	M20*1.5	M27*2	28	36	M18*1.5
63	36	45	49800	33500	24400	M27*2	M33*2	36	45	M27*2
80	45	56	80400	54900	41000	M33*2	M42*2	45	56	M27*2
90	50	63	101700	70300	51900	M42*2	M48*2	56	63	M27*2
100	56	70	125600	86200	64000	M42*2	M48*2	56	63	M33*2
110	63	80	152000	102000	76000	M48*2	M48*2	63	63	M33*2
125	70	90	196000	134700	94500	M48*2	M64*3	63	85	M33*2
140	80	100	246300	165800	120600	M48*2	M80*3	63	95	M42*2
150	85	105	282700	191900	144200	M64*3	M80*3	85	95	M42*2
160	90	110	321700	219900	168600	M64*3	M80*3	85	95	M42*2
180	100	125	407100	281400	210800	M80*3	M80*3	95	95	M48*2
200	110	140	502600	350600	256300	M80*3	M100*3	95	112	M48*2
220	125	160	608200	411800	306300	M100*3	M100*3	112	112	M48*2
250	140	180	785400	539000	378200	M100*3	M125*4	112	125	Φ40
280	160	200	985200	683300	482500	M125*4	M125*4	125	125	Φ40
320	180	220	1286800	879600	678500	M125*4	M160*4	125	160	Φ40

缸徑	B	BA	C1	C2	Φ1	Φ2	VF	WF	ZJ	X	L1	L2	L0	n1-M1	n2-M2
40	48	20	42	66	54	80	19	32	190	8	26	44	12	8-M6	6-M8
50	55	30	50	75	63.5	90	24	38	205	8	18	61	12	8-M6	6-M8
63	70	38	60	90	76	108	29	45	224	10	25	52	12	8-M8	6-M10
80	86	55	75	112	95	134	36	54	250	10	36	58	13	8-M10	6-M12
90	100	55	80	132	108	158	36	55	270	10	43	63	17	8-M12	6-M16
100	118	68	95	150	121	175	37	57	300	10	47	69	18	8-M12	8-M16
110	132	60	95	165	133	195	37	57	310	10	50	73	22	8-M16	8-M16
125	150	80	115	184	152	212	37	60	325	10	50	85	22	8-M16	8-M16
140	165	95	132	200	168	230	37	62	335	10	53	74	22	8-M16	8-M16
150	175	105	140	215	180	245	41	64	350	10	54	85	22	8-M16	8-M16
160	190	110	150	230	194	265	41	66	370	10	59	91	26	8-M20	8-M20
180	200	110	160	250	219	280	41	70	410	15	65	98	27	8-M20	8-M20
200	215	120	170	280	245	310	45	75	450	15	65	115	27	8-M20	8-M20
2520	240	140	200	310	273	340	45	80	490	20	75	123	36	8-M24	8-M20
250	280	160	220	340	299	290	64	96	550	25	80	145	36	8-M24	12-M24
280	300	180	240	370	325	410	64	100	600	30	80	162	36	8-M24	12-M24
320	360	200	310	430	377	470	71	108	660	35	80	190	36	12-M24	16-M24

頭部長方法蘭型外形尺寸(YHG1-**×**F1-*L1*)

缸徑	40	50	63	80	90	100	110	125
W	16	18	20	22	23	25	25	28
ZB	198	213	234	260	280	310	320	335
R	40.6	48.2	55.5	63.1	120	120	140	150
TF	98	116.4	134	152.5	168	184.8	200	217.1
VD	3	4	4	4	4	5	5	5
L4	86	95	115	140	170	185	205	225
L3	120	140	165	190	210	230	245	26
FB	9	11.5	13.5	17.5	22	22	22	22

※尾部長方法蘭型外形尺寸（YHG1-**×**F2-*L1*）

缸徑	40	50	63	80	90	100	110	125
ZF	206	225	249	282	302	332	342	357
FB	9	11.5	13.5	17.5	22	22	22	22
R	40.6	48.2	55.5	63.1	70	76.5	83	90.2
T1	65	75	85	100	115	120	130	155
TF	98	116.4	134	152.5	168	184.8	200	217.1
T2	120	140	164	200	210	230	245	260
BA	20	30	38	55	55	68	60	80
L11	42	38	50	75	75	79	82	82

※尾部圓形法蘭型外形尺寸（YHG1-**×**F2-*L1*）

缸徑	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
FC	106	126	145	165	195	210	230	250	265	280	300	325	355	390	430	470	530
фD	126	150	175	200	240	255	275	295	310	325	345	375	405	445	485	525	595
L11	42	38	50	50	68	75	79	82	88	90	95	105	105	120	136	140	143
BA	20	30	38	38	55	55	68	60	95	105	110	110	120	140	160	180	200
ZP	206	225	249	249	282	302	332	342	370	386	406	450	490	535	606	660	723
FB	9	11.5	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39

※頭部方法蘭型外形尺寸（YHG1-**×**F5-*L1*）

缸徑	40	50	63	80	90	100	110	125
ZB	198	213	234	260	280	310	320	335
VD	3	4	4	4	4	5	5	5
W	16	18	20	22	23	25	25	28
FB	9	11.5	13.5	17.5	22	22	22	22
S1	95	115	132	155	170	190	215	224
S2	115	140	160	190	210	230	255	265

尾部方法蘭型外形尺寸（YHG1-**×**F6-*L1*）

缸徑	40	50	63	80	90	100	110	125
ZF	206	225	249	282	302	332	342	357
BA	20	30	38	55	55	68	60	80
L11	42	38	50	75	75	79	82	82
FB	9	11.5	13.5	17.5	22	22	22	22
S1	65	80	95	110	120	135	145	160
S2	90	110	130	150	165	180	190	205

※中間軸銷型外形尺寸（YHG1-**×**Z2-*L1*）

缸徑	40	50	63	80	90	100	110	125	140
ZB	198	213	234	260	280	310	320	335	345
TD	20	25	32	40	45	50	55	63	70
TL	16	20	25	32	36	40	45	50	55
TM	90	105	120	135	145	160	176	195	210
T	122	145	170	199	217	240	265	295	320
I	>135<130+L	>160<125+L	>165<125+L	>180<140+L	>195<145+L	>220<165+L	>230<165+L	>245<180+L	>250<175+L

缸徑	150	160	180	200	220	250	280	320
ZB	360	380	425	465	510	575	630	695
TD	75	80	90	100	110	125	142	160
TL	60	63	70	80	90	100	110	125
TM	225	240	265	295	330	370	420	470
T	345	366	405	455	510	570	640	720
I	>265<180+L	>285<190+L	>315<210+L	>350<240+L	>370<265+L	>430<295+L	>470<340+L	>525<385+L

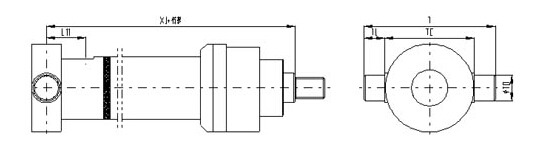

※尾部軸銷型外形尺寸（YHG1-**×**Z2-*L1*）

缸徑	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
XJ	202.5	220	242	272.5	295	327.5	340	350	372.5	390	412.5	457.5	502.5	547.5	615	672.5	742.5
TD	20	25	32	40	45	50	55	63	70	75	80	90	100	110	125	142	160
TL	16	20	25	32	36	40	45	50	55	60	63	70	80	90	100	110	125
TC	90	105	120	135	145	160	175	195	210	225	240	265	295	330	370	420	470
T	122	145	170	199	217	240	265	295	320	345	366	405	455	510	570	640	720
BA	20	30	38	38	55	55	68	60	95	105	110	110	120	140	160	180	200
L11	38.5	33	43	58.5	68	74.5	80	84	90.5	94	101.5	112.5	117.5	132.5	145	152.5	162.5

※尾部軸銷型外形尺寸（YHG1-**×**Z3-*L1*）

缸徑	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
S	286	285	329	366	405	433	443	485	503	516	564	610	645	710	774	850	952
S1	158	176	179	196	215	243	253	265	273	286	304	340	375	410	454	500	552
S2	228	247	279	316	345	373	383	415	433	446	484	530	565	620	684	750	832
WF	32	38	45	54	55	57	57	60	62	64	66	70	75	80	96	100	108
H	60	75	85	105	116	125	135	150	155	165	175	190	205	225	255	275	310
h1	18	22	28	35	35	35	35	35	40	40	40	45	45	50	60	65	70
h2	100	115	140	172	195	213	233	256	270	290	305	330	360	395	445	480	545
R	45	55	70	90	100	125	145	155	170	185	190	200	220	250	300	320	370
R1	80	90	110	134	158	175	195	212	230	245	260	280	310	340	380	410	470
FB	13.5	13.5	17.5	17.5	22	22	22	26	26	26	33	33	33	39	39	45	52
L11	42	48	50	68	75	79	82	82	88	90	95	105	105	120	136	140	143
