產品描述：
　　YEJU系列交流電磁制動三相異步電動機是根據國家標準JB/T 6456要求精心設計的新穎交流制動電動機，它是以Y系列標準電機配上特殊密封制造的交流制動器而成，它具有動態響應快（從靜止到通電打開時間）、制動時間短的特點，比通常的直流制動器快一半時間，可廣泛應用于需要快速制動、準確定位的各種傳動機械。如升降機、傳送機械、包裝機械、印刷機械、食品機械、配套減速機用于各種傳動機械設備等。

結構特點：

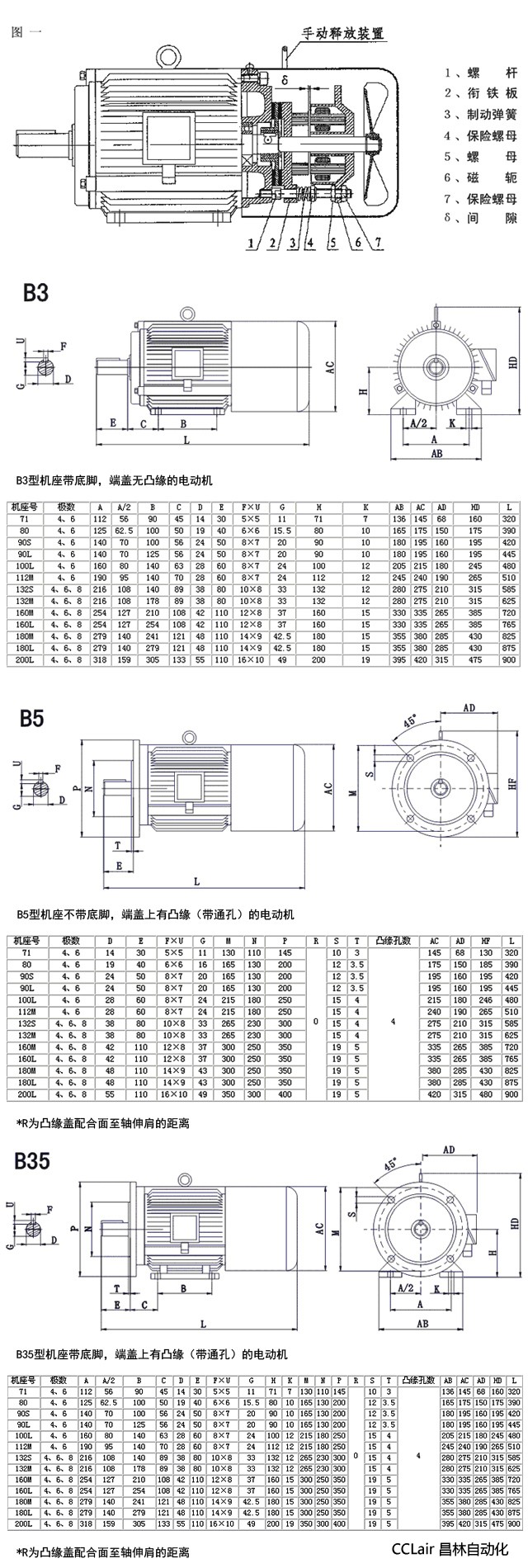

　　1、安裝尺寸和功率等級符合Y系列標準和國際IEC 72標準；
　　2、電動機主體防護等級為IP44、IP55，交流制動器為IP23，電磁鐵用環氧封澆密封工藝；
　　3、電機絕緣等級為B、F級，制動器為F級；
　　4、手動釋放具有自鎖作用，使用靈活方便；
　　5、交流制動器直接使用三相交流電源，不用中間整流轉換。

使用條件：
　　1、海拔不超過1000m；
　　2、額定電壓380V　50Hz(交流制動器與電動機相同)；
　　3、工作方式S1（連續工作制）；
　　4、環境溫度最高不超過40℃，最低為-15℃，相對濕度≤90%。

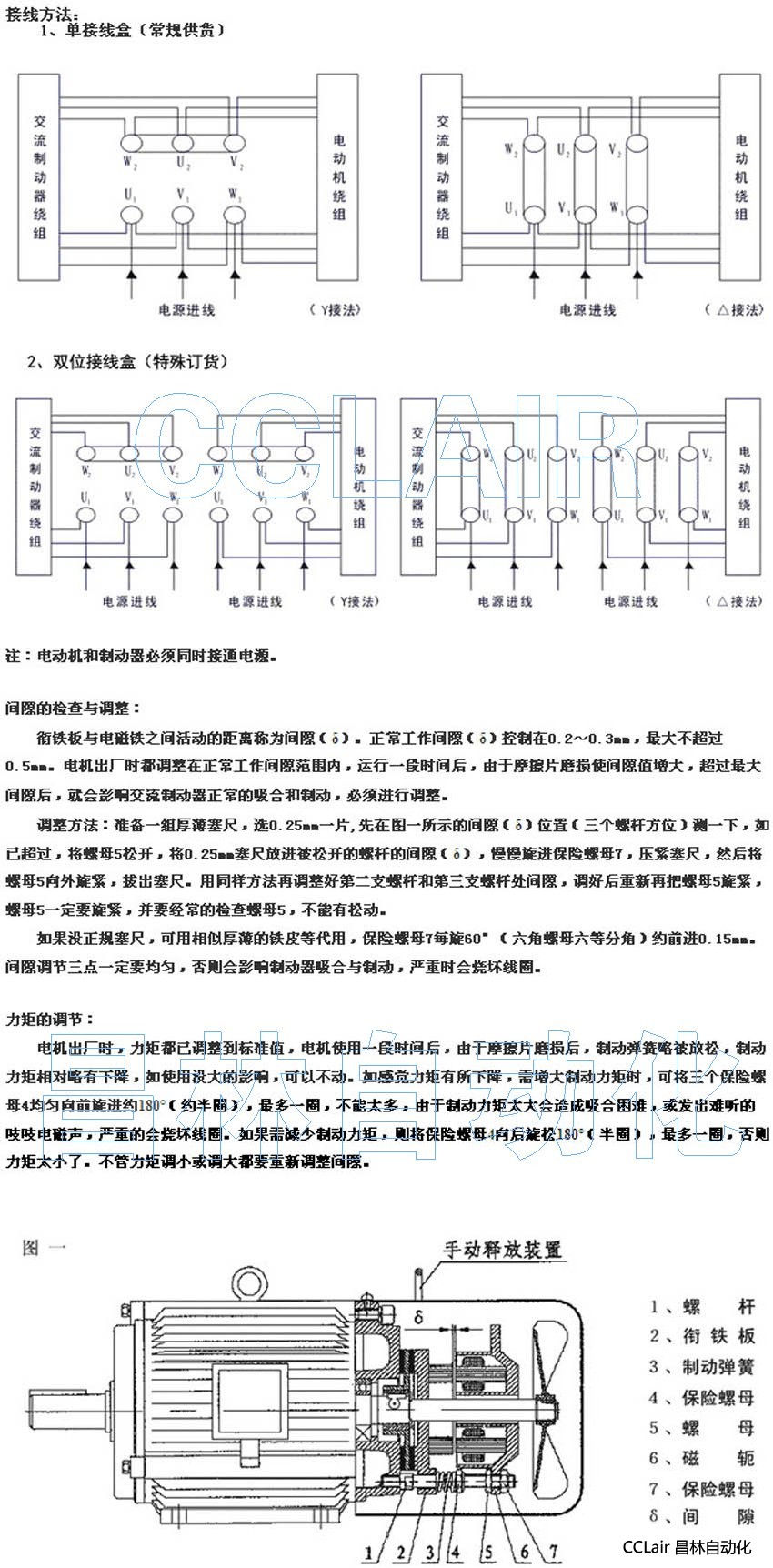

接線方法：
　　1、單接線盒（常規供貨）

注：電動機和制動器必須同時接通電源。

間隙的檢查與調整：
　　銜鐵板與電磁鐵之間活動的距離稱為間隙（δ）。正常工作間隙（δ）控制在0.2～0.3mm，最大不超過0.5mm。電機出廠時都調整在正常工作間隙范圍內，運行一段時間后，由于摩擦片磨損使間隙值增大，超過最大間隙后，就會(huì )影響交流制動器正常的吸合和制動，必須進行調整。
　　調整方法：準備一組厚薄塞尺，選0.25mm一片,先在圖一所示的間隙（δ）位置（三個螺桿方位）測一下，如已超過，將螺母5松開，將0.25mm塞尺放進被松開的螺桿的間隙（δ），慢慢旋進保險螺母7，壓緊塞尺，然后將螺母5向外旋緊，拔出塞尺。用同樣方法再調整好第二支螺桿和第三支螺桿處間隙，調好后重新再把螺母5旋緊，螺母5一定要旋緊，并要經常的檢查螺母5，不能有松動。
　　如果沒正規塞尺，可用相似厚薄的鐵皮等代用，保險螺母7每旋60°（六角螺母六等分角）約前進0.15mm。間隙調節三點一定要均勻，否則會(huì )影響制動器吸合與制動，嚴重時會(huì )燒壞線圈。

力矩的調節：
　　電機出廠時，力矩都已調整到標準值，電機使用一段時間后，由于摩擦片磨損后，制動彈簧略被放松，制動力矩相對略有下降，如使用沒大的影響，可以不動。如感覺力矩有所下降，需增大制動力矩時，可將三個保險螺母4均勻向前旋進約180°（約半圈），最多一圈，不能太多，由于制動力矩太大會(huì )造成吸合困難，或發出難聽的吱吱電磁聲，嚴重的會(huì )燒壞線圈。如果需減少制動力矩，則將保險螺母4向后旋松180°（半圈），最多一圈，否則力矩太小了。不管力矩調小或調大都要重新調整間隙。
