點擊圖片查看原圖ZWLP50-10-20,ZWLP50-20-15,ZWLP50-18-22,ZWLP50-15-30,ZWLP100-80-20,
ZWLP65-30-18,ZWLP65-20-30,ZWLP65-25-40,ZWLP80-40-16,ZWLP100-100-15,
ZWLP80-65-25,ZWLP80-80-35,ZWLP80-50-60,ZWLP80-80-45,ZWLP100-100-20,
ZWLP100-100-30,ZWLP100-80-45,ZWLP100-80-60,ZWLP100-80-80,
ZWLP150-200-15,ZWLP150-200-20,ZWLP150-200-28,ZWLP150-400-25,
ZWLP200-280-12,ZWLP200-300-18,ZWLP200-300-25,ZWLP200-280-28,
ZWLP250-400-22,ZWLP150-180-40,ZWLP125-120-20,ZWLP300-800-14,

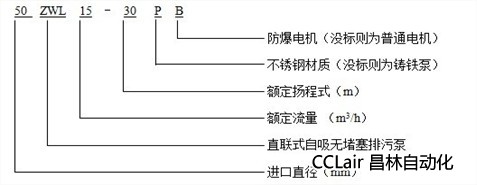

型號說明
產品概述
ZWLP直連式不銹鋼自吸泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。
該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬?lài)鴥仁讋?chuàng )。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
結構說明
|
1
|
電動機：直接與水泵聯接傳送動力，采用名牌電機。
|
9
|
放水栓：當泵長期不用時，可以打開放水栓放于儲液。
|
|
2
|
泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平衡、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
|
10
|
底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。
|
|
3
|
擋水圈：防止因密封漏水而使電機進水。
|
11
|
底盤：連接整泵便于安裝，也可安裝隔振器。
|
|
4
|
機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐調溫、高壓機械密封，運行壽命長，不滲漏、高壓機械密封、運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
|
12
|
氣液分離管：水泵里的水在泵起動時，通過氣液分離管把空氣排出，并使水回流，從而完成自吸過程。
|
|
5
|
泵蓋：連接泵體和電機
|
13
|
出品接管：連接出水管道。
|
|
6
|
泵體：壓出室和吸入室及氣液分離室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
|
14
|
加水閥：當泵內腔儲液不足時可打開閥門加水。
|
|
7
|
葉輪：采用先進的水力模型設計而成，一般分單流道、雙流道兩種，具有高效率，通過能力佳可靠性好等特點。
|
15
|
止回閥片：當泵停止工作時可阻止管道里的水回流。
|
|
8
|
密封環：水泵葉輪與泵體接合處起密封作用。
|
16
|
進口接管：連接進口管道。
|

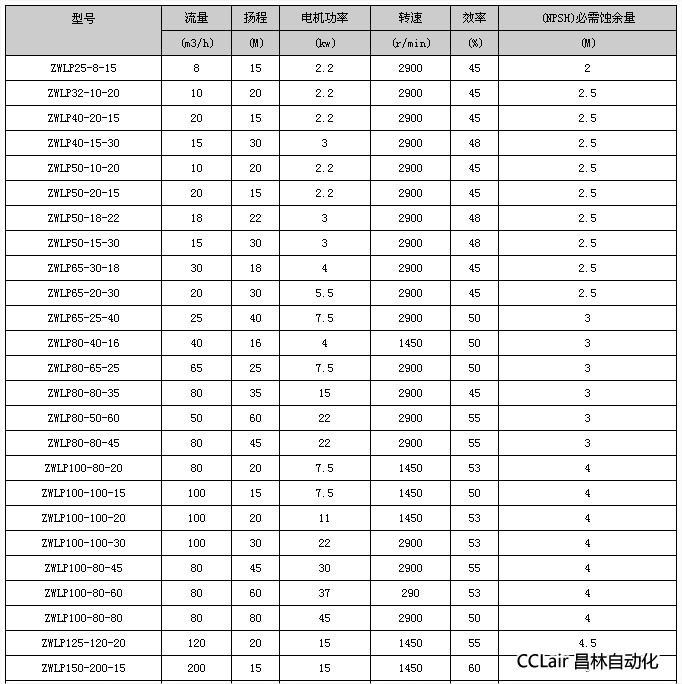

性能參數
