YHF-L1,YHF-L2,液壓換向閥,生產廠家,價格

            一、使用條件
           用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管。直接由供油主管末端的壓力控制閥換向，換向的設定壓  力可以方便地調整，換向閥結構簡單，動作可靠。

           二、技術參數

型號		公稱壓力Mpa	調定壓力	壓力調整范圍Mpa	損失量	配管尺寸	重量kg
標準型號	原型號
YHF-L1	RV-3	20	5	3-6	17	Rc34	46.5
YHF-L2	RV-4U				2.7	M16x1.5	7

           使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂。


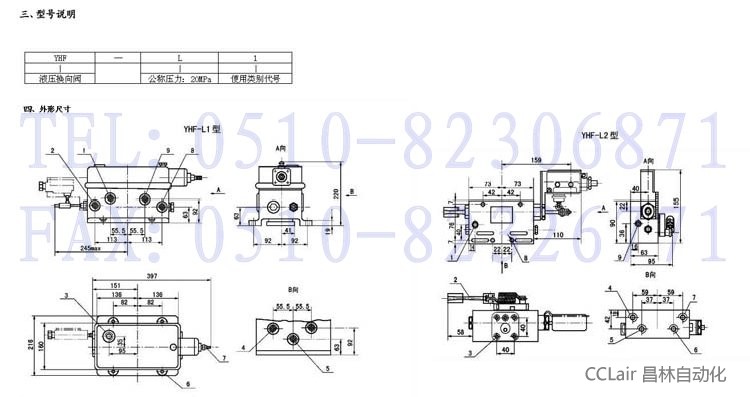

             五、工作原理

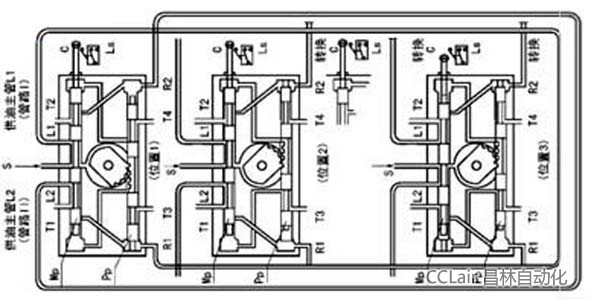

          右圖是液壓換向閥的工作原理示意圖。圖中T1～4口匯到同一個出口接貯油器。
          位置1泵輸出的潤滑脂，從進油口S經主滑閥MP構成的通路被送向供油主管L1（管路Ⅰ），并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。 供油主管L2經T1口向貯油器開放。
          供油主管L1的末端與回油口R1連接，當末端的壓力超過設定壓力，則把先導滑閥推向右側。
位置2先導滑閥Pp移動到右側，主滑閥Mp的左腔經T3口向貯油器開放，泵輸出的潤滑脂加壓于主滑閥的右端，將其推向左側，與主滑閥連接的指示桿上的觸頭撞擊行程開關LS，向電控柜發出信號使泵停止。
          位置3主滑閥Mp移動到左側，完成換向動作，泵再次工作輸出的潤滑脂經主滑閥構成的通路被送向供油主管L2（管路Ⅱ），供油主管L1經T2口向貯油器開放。




六、使用說明 YHF-L1型閥與流量585mL/min的泵相配，安裝于底板上。YHF-L2型閥與流量60和195mL/min的泵相配，安裝于泵體上。 YHF-L1型閥調整螺絲右旋設定壓力調高，左旋調低。YHF-L2型閥右旋設定壓力調低，左旋調高。 從泵體上拆卸YHL-L2型閥和拆卸YHF-L1型閥的蓋子時，應先將調整螺絲完全松開。
