電動潤滑泵

ASE1-PB120Z,ASE2-PB120Z,ASE3-PB120Z,ASE4-PB120Z,ASE5-PB120Z,ASE6-PB120Z,電動潤滑泵

一、概述
       ASE-PB系列電動潤滑泵適用于潤滑頻率高，配管長度長，潤滑點密集的單、雙線干稀油集中潤滑系統中，作為供送潤滑脂的輸送裝置。還可配備移動小車、膠管、油槍和電纜組成移動式電動潤滑泵裝置，適用于潤滑頻率低，潤滑點少，給油量大，不便于采用集中潤滑的單機設備，進行移動供脂潤滑。
        該系列潤滑泵為電動高壓柱塞式。工作壓力在公稱壓力范圍內可任意調整，有雙重過載保護。貯油桶具有油位自動報警裝置，潤滑泵若配備電氣控制箱能實現雙線集中潤滑系統全自動控制，并對系統實現監視。

二、技術參數

使用介質為錐入度不低于220（25℃，150g）1/10mm的潤滑脂（NLGI0#-3#）和粘度等級大于N68的潤滑油。

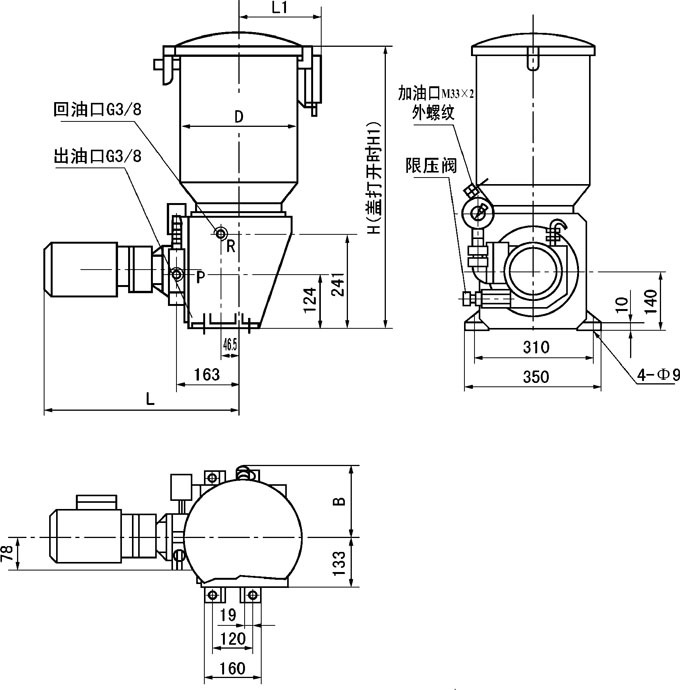

三、外形尺寸

四、工作原理

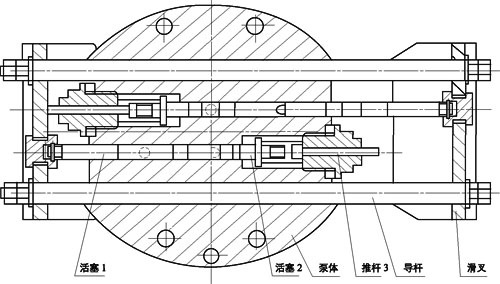

       減速電機固定于帶泵裝置的連接法蘭上，通過驅動偏心軸帶動滑叉作直線往復運動，并帶動螺旋壓油板和刮油板 順時針?lè )较蛐D（使用潤滑油無此機構），經攪動變軟的潤滑脂均勻地被壓到泵裝置吸油口周?chē)?br/>       體內有二組活塞，每組活塞由 1 工作活塞和 2 控制活塞組成，當一組活塞中的工作活塞完成吸油過程時，另一組 活塞中的工作活塞則把潤滑脂壓向出油口。如下圖所示，當滑叉向左運動時，上組活塞完成吸油，下組活塞完成壓油，開始新的工作循環。這時下組活塞 1、2 向左運動，活塞 2 在彈簧力作用下到達極限位置關閉出口，而活塞 1 繼續向左 運動，這時活塞 2 和 1 之間形成真空，其真空度隨活塞 1 的左移不斷增大，滑叉運動到極限位置活塞 1 打開吸油口，潤滑脂從吸油口吸入，如彈簧力不足，沒將活塞 2 推到極限位置，此時推桿 3 會(huì )在滑叉的推動下強制地把活塞 2 壓到極限位置，同時上組活塞 1、2、3 向左運動，活塞 1 先關閉吸油口，被吸入的潤滑脂在活塞 1 的推動下向左移動，當活塞 2 把出油口打開時，活塞 2 和推桿 3 的運動也就停止，活塞 1 繼續左移，把潤滑脂從出油口壓出，活塞 1、2 接觸滑叉也已運動到極限位置完成半個循環的工作，如此周而復始地循環，二組活塞交替地將潤滑油脂從出油口壓送出來，壓出的潤滑脂經泵裝置連接法蘭上的過濾器過濾后向系統供送。

五、使用說明
       1、該系列電動潤滑泵應安裝在室內，灰塵少，便于補脂、調整、檢查、維修、拆洗等都方便的場合，并應盡可能 布置在系統的中心位置，縮短系統配管長度，保持較低壓力降，使泵能產生足以克服潤滑點背壓的壓力。如安裝在室 外或環境惡劣的場合使用時，必須采取防護措施。
       2、泵調壓閥的設定壓力，可以在 0～40MPa 范圍內任意調整，在使用時不允許超過泵的公稱壓力(40MPa)。
       3、泵出油口處過濾器的過濾網要定期清洗，防止堵塞。
       4、若由于系統某種故障原因，使壓力達到約 50MPa 時，保險片即破裂，要查明原因并排除后再裝入新的保險片。
       5、向貯油器內補充潤滑脂必須使用DJB-F200型（ASJB-3.3型）或DJB-V70 型或 DJB-V400 型電動加油泵從貯油器的補脂口加入。
       6、貯油器內薄膜式容量指示器只適用于潤滑脂，使用介質為潤滑油時，必須調換成浮球式容量指示器。
       7、電動減速機初使用二個月必須從排氣塞孔補充適量的 3# 二硫化鉬潤滑脂，以后每隔四個月補充一次。
       8、該系列電動潤滑泵為室內安裝型。
