點擊圖片查看原圖GDW15,GDW20,GDW25,GDW32,GDW40,GDW50,GDW65F,GDW80F,高溫電磁閥
GDW100F,GDW150F,GDW200F,GDW250F,
應用范圍加熱裝置、工業爐窯、高溫吹灰、干燥設備、鋼鐵廠、熱電廠、紡織印染、化工設備、暖通空調、印刷設備、制藥機械、石油化工、電鍍涂裝、等控制系統。
|
技術參數 |
|
|
公稱通徑 |
DN15-250 |
|
原理結構 |
分步直動式、先導式 |
|
閥體材質 |
WCB、SS304、321、302 |
|
密封材料 |
PTFE、紫銅 |
|
環境溫度 |
-30℃～+60℃（防爆型-20℃～+50℃） |
|
流體溫度 |
C7:-20~350℃, （特制C8:-20~400℃） |
|
適用流體 |
蒸汽、高溫熱水,導熱油等高溫介質 |
|
流體粘度 |
≤22mm2/S（50mm2/S以下可特制） |
|
連接方式 |
內螺紋、法蘭式 |
|
安裝方式 |
水平安裝，線圈向上（禁止垂直安裝） |
|
防護等級 |
防爆型IP65、普通型IP54 |
|
功能選項 |
||
|
代號 |
功能名稱 |
功能說明 |
|
E |
防爆型 |
防爆等級：Ex dⅡBT3/T4 |
|
S |
帶手動操作 |
可手動打開或關閉本閥 |
|
J |
配節能模塊 |
降低線圈溫升和功耗，延長線圈壽命 |
|
*防爆型環境溫度:-20℃～+50℃,介質溫度應在防爆允許范圍內。 |
||
|
電氣參數 |
|
|
常規電壓 |
220V AC 50/60Hz24V DC |
|
特制電壓 |
AC 50/60Hz：380V110V48V36V24V |
|
額定功率 |
AC:通徑≤25mm,45VA; ≥32mm,70VA |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒; |
|
＊選用以上特制電壓時工作壓力可能變化，請務必先向我司咨詢。 |
|
|
規格參數 |
|
|
常閉型 |
|
|
型號規格 |
通徑[mm] |
Kv值 |
最小壓差[bar] |
最大工作壓力[bar] |
功率[VA/W] |
特制常閉型工作壓力范圍[bar] |
|
|
直動型 |
先導型 |
||||||
|
GDW15 |
15 |
2.8 |
0 |
1 |
16 |
45 |
1~25 |
|
GDW20 |
20 |
5.4 |
0 |
1 |
16 |
45 |
1~25 |
|
GDW25 |
25 |
8.5 |
0 |
1 |
16 |
45 |
1~25 |
|
GDW32 |
32 |
14 |
0 |
1 |
16 |
70 |
1~25 |
|
GDW40 |
40 |
18 |
0 |
1 |
16 |
70 |
1~25 |
|
GDW50 |
50 |
28 |
0 |
1 |
16 |
70 |
1~25 |
|
GDW65F |
65 |
42 |
1 |
16 |
45 |
1~25 |
|
|
GDW80F |
80 |
65 |
1 |
16 |
45 |
1~25 |
|
|
GDW100F |
100 |
100 |
1 |
16 |
45 |
1~25 |
|
|
GDW150F |
150 |
250 |
1.5 |
16 |
45 |
1.5~25 |
|
|
GDW200F |
200 |
420 |
2 |
16 |
45 |
2~25 |
|
|
GDW250F |
250 |
660 |
2 |
16 |
45 |
2~25 |
|
|
優化建議：①如果具備流體壓差條件，我們推薦選用先導式，這樣對產品性能和壽命都有好處； |
|||||||
|

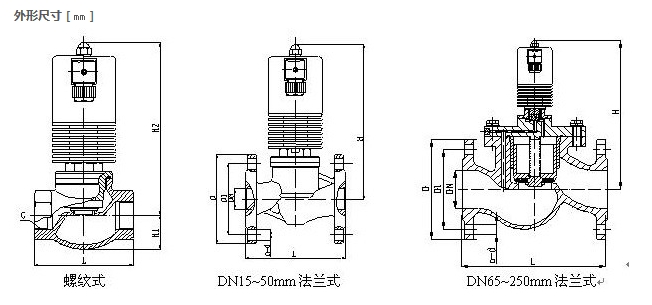

型號規格 |
內螺紋 |
法蘭式 |
||||||||
|
接口 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
|||||||
|
G |
L |
H1 |
H2 |
L* |
L |
H |
D |
D1 |
n-d |
|
|
GDW15 |
1/2 |
80 |
26 |
195 |
90 |
90 |
205 |
95 |
65 |
4-Φ12 |
|
GDW20 |
3/4 |
82 |
31 |
198 |
93 |
115 |
205 |
105 |
75 |
4-Φ14 |
|
GDW25 |
1 |
105 |
35 |
205 |
110 |
125 |
208 |
115 |
85 |
4-Φ14 |
|
GDW32 |
1 1/4 |
105 |
45 |
208 |
120 |
140 |
218 |
135 |
100 |
4-Φ18 |
|
GDW40 |
1 1/2 |
120 |
55 |
226 |
140 |
165 |
225 |
145 |
110 |
4-Φ18 |
|
GDW50 |
2 |
140 |
56 |
236 |
162 |
190 |
235 |
160 |
125 |
4-Φ18 |
|
GDW65F |
65 |
250 |
310 |
185 |
145 |
4-Φ18 |
||||
|
GDW80F |
80 |
270 |
325 |
200 |
160 |
8-Φ18 |
||||
|
GDW100F |
100 |
320 |
420 |
220 |
180 |
8-Φ18 |
||||
|
GDW150F |
150 |
400 |
490 |
285 |
240 |
8-Φ18 |
||||
|
GDW200F |
200 |
|||||||||
|
GDW250F |
250 |
|||||||||
