點擊圖片查看原圖E-GDAD15,E-GDAD20,E-GDAD25,E-GDAD40,E-GDAD50,E-GDAD65,法蘭三通氣動球閥
E-GDAD32,E-GDAD80,E-GDAD100,
|

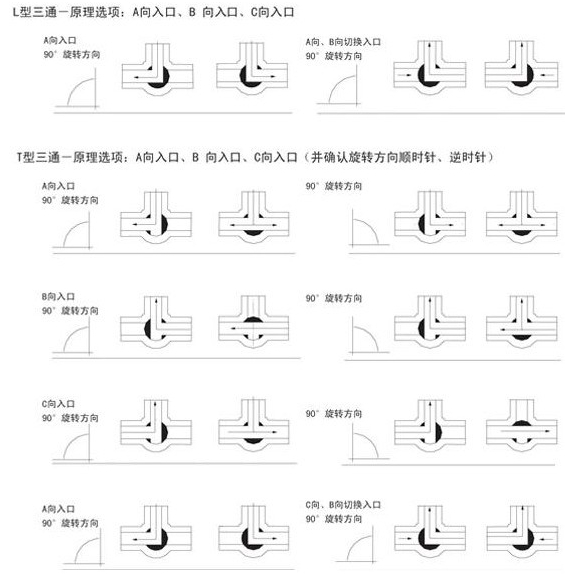

技術參數 |
|
|
電動選配 |
E系列 |
|
電源電壓 |
AC220V、AC380V（其它特制） |
|
環境溫度 |
-30℃～+70℃ |
|
防護等級 |
IP67 |
|
功能選項 |
|
|
防爆型 |
防爆等級:dIIBT3/T4 |
|
信號反饋 |
X1機械式無源信號，X2有源信號 |
|
帶加熱器 |
可在潮濕環境干燥執行器內元件 |
|
手動功能 |
電動執行器帶有手動開閥、關閥功能 |
|
調節型 |
輸入4~20mA信號，實現球閥調節功能 |
|
備注：電動參數請另參考所選配的電動執行器資料。 |
|
|
閥體參數 |
|
|
公稱壓力 |
PN10、PN16、PN25 |
|
連接方式 |
內螺紋 |
|
閥體材質 |
WCB、SS304、SS316、SS316L |
|
球芯材質 |
WCB、SS304、SS316、SS316L |
|
密封材料 |
PTFE、PPL (特選：石墨、金屬硬密封) |
|
工作溫度 |
T3::-30℃～150℃（PTFE） |
|
標準規范 |
|
* 法蘭標準：GB9113.1 |
|
*檢測與試驗：GB/T13927-1992 |
GB閥體尺寸
|
公稱壓力bar |
型號規格 |
通徑DN |
L |
L1 |
ΦD |
ΦD1 |
ΦD2 |
b |
f |
z-Φd |
H |
M |
支架高度 |
P-氣動頭 |
E-電動頭 |
|
PN16 |
GDAD15 |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
65 |
9 |
60 |
P052D |
E06 |
|
GDAD20 |
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
80 |
9 |
60 |
P063D |
E06 |
|
|
GDAD25 |
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
90 |
11 |
60 |
P063D |
E06 |
|
|
GDAD32 |
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
115 |
11 |
78 |
P075D |
E06 |
|
|
GDAD40 |
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
125 |
14 |
78 |
P083D |
E06 |
|
|
GDAD50 |
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-18 |
155 |
14 |
78 |
P092D |
E10 |
|
|
GDAD65 |
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
165 |
17 |
81 |
P105D |
E15 |
|
|
GDAD80 |
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
187 |
17 |
94 |
P125D |
E20 |
|
|
GDAD100 |
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
215 |
22 |
94 |
P140D |
E30 |
|
|
PN25 |
GDAD15 |
15 |
150 |
75 |
95 |
65 |
45 |
14 |
2 |
4-14 |
53.0 |
9 |
60 |
P063D |
E06 |
|
GDAD20 |
20 |
160 |
80 |
105 |
75 |
58 |
14 |
2 |
4-14 |
58.5 |
9 |
60 |
P075D |
E06 |
|
|
GDAD25 |
25 |
180 |
90 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70.0 |
11 |
60 |
P075D |
E06 |
|
|
GDAD32 |
32 |
200 |
100 |
135 |
100 |
78 |
18 |
2 |
4-18 |
77.5 |
11 |
78 |
P083D |
E06 |
|
|
GDAD40 |
40 |
220 |
110 |
145 |
110 |
85 |
18 |
3 |
4-18 |
86.5 |
14 |
78 |
P093D |
E10 |
|
|
GDAD50 |
50 |
240 |
120 |
160 |
125 |
100 |
20 |
3 |
4-18 |
92.0 |
14 |
78 |
P105D |
E15 |
|
|
GDAD65 |
65 |
260 |
130 |
180 |
145 |
120 |
22 |
3 |
8-18 |
107.0 |
17 |
81 |
P125D |
E20 |
|
|
GDAD80 |
80 |
280 |
140 |
195 |
160 |
135 |
22 |
3 |
8-18 |
119.0 |
17 |
94 |
P140D |
E30 |
|
|
GDAD100 |
100 |
320 |
160 |
230 |
190 |
160 |
24 |
3 |
8-23 |
150.0 |
22 |
94 |
P160D |
E50 |
