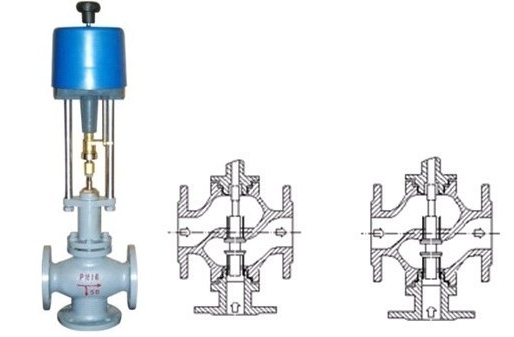

點擊圖片查看原圖GDZDL25,GDZDL32,GDZDQ40,GDZDQ50,GDZDX65,GDZDX80,三通電子式電動調節閥
|
技術參數 |
|
|
動作方式 |
電開式、電關式 |
|
閥座結構 |
Q合流、X分流 |
|
流量特性 |
直線、拋物線 |
|
可調范圍 |
30：1 |
|
防護等級 |
IP54、防爆型IP65 |
|
電源電壓 |
AC220V、AC380V |
|
密封等級 |
Ⅲ、Ⅳ、Ⅴ、Ⅵ |
|
斷信號閥位 |
全開、全關 |
|
環境溫度 |
-30℃～+70℃（防爆型：-20℃～+60℃） |
|
性能標準 |
JB/T7387-94 |
|
基本誤差 |
±2.5% |
|
回 差 |
2 % |
|
閥體參數 |
|
|
公稱壓力 |
PN16、PN25、PN40、PN64 |
|
連接方式 |
法蘭式、（特制：焊接式） |
|
閥體材質 |
WCB、SS304、SS316、SS316L |
|
閥芯材質 |
SS、SS304、SS316、SS316L、司太萊堆焊 |
|
密封材料 |
PTFE、硬密封、特殊高溫材料 |
|
波紋管 |
SS、SS304、SS316 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
推桿 |
襯套2Cr13 |
|
墊片 |
橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 |
|
法蘭標準 |
GB9113-88、JB/T79-94、GB2555-81 |
|
特制法蘭 |
ANSI、JIS、DIN |
|
流體溫度 |
T3組 -30℃～150℃ |
|
電氣器參數 |
|
|
輸入信號 |
4~20mA DC、0~10V DC |
|
電源電壓 |
AC220V50HZ；380V.AC 50Hz |
|
輸入阻抗 |
250Ω |
|
輸出信號 |
4~20mA DC、0~10V DC |
|
功能附件選項 |
|
E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型） |
|
Q－完全切斷型 |
流量系數及行程
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量系數 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
835 |
1215 |
|
|
分流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
835 |
1215 |
||
|
全行程時間（S） |
30 |
30 |
48 |
60 |
100 |
|||||||||
|
消耗功率（W） |
15 |
15 |
40 |
50 |
80 |
|||||||||
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
允許壓差
|
執行器 |
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
3000N |
合流 |
45.9 |
28.1 |
17.9 |
11.3 |
6.8 |
4.5 |
||||||
|
分流 |
45.9 |
28.1 |
17.9 |
11.3 |
6.8 |
4.5 |
|||||||
|
5000N |
合流 |
11.3 |
7.5 |
4.8 |
|||||||||
|
分流 |
11.3 |
7.5 |
4.8 |
||||||||||
|
6500N |
合流 |
14 |
9.6 |
6.0 |
1.5 |
1.1 |
0.6 |
0.4 |
0.3 |
||||
|
分流 |
14 |
9.6 |
6.0 |
1.5 |
1.1 |
0.6 |
0.4 |
0.3 |
|||||
|
16000N |
合流 |
36 |
23.8 |
15.2 |
9.6 |
7.1 |
3.8 |
2.4 |
1.8 |
||||
|
分流 |
23.8 |
15.2 |
9.6 |
1.7 |
3.8 |
2.4 |
1.8 |

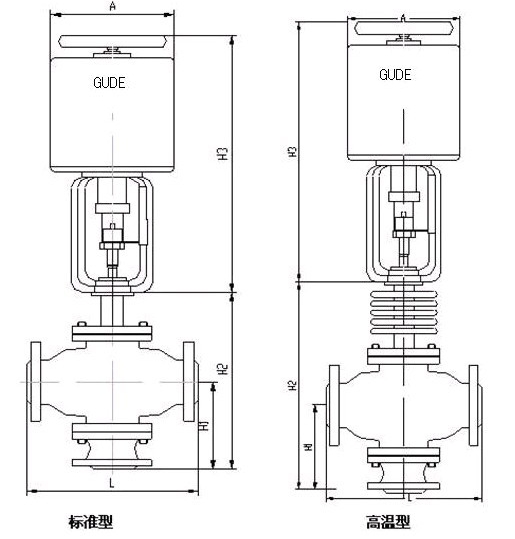

型號規格尺寸
|
PN16,PN25,PN40 bar |
|||||||||
|
型號規格 |
通徑DN |
L |
H1 |
H2 |
H3 |
A |
|||
|
標準型 |
高溫型 |
PN1.6 |
PN2.5 |
PN1.6 |
PN2.5 |
||||
|
GDZDL(Q/X)25 |
25 |
160 |
121 |
246 |
356 |
420 |
420 |
150 |
150 |
|
GDZDL(Q/X)32 |
32 |
180 |
130 |
259 |
369 |
420 |
420 |
150 |
150 |
|
GDZDL(Q/X)40 |
40 |
200 |
140 |
273 |
383 |
420 |
420 |
150 |
150 |
|
GDZDL(Q/X)50 |
50 |
230 |
153 |
311 |
421 |
420 |
420 |
150 |
150 |
|
GDZDL(Q/X)65 |
65 |
290 |
180 |
354 |
464 |
420 |
420 |
150 |
150 |
|
GDZDL(Q/X)80 |
80 |
310 |
225 |
366 |
476 |
420 |
420 |
150 |
150 |
|
GDZDL(Q/X)100 |
100 |
350 |
250 |
668 |
778 |
440 |
440 |
170 |
170 |
|
GDZDL(Q/X)125 |
125 |
400 |
316 |
512 |
662 |
440 |
440 |
170 |
170 |
|
GDZDL(Q/X)150 |
150 |
480 |
372 |
587 |
787 |
440 |
440 |
170 |
170 |
|
GDZDL(Q/X)200 |
200 |
600 |
444 |
759 |
959 |
440 |
440 |
170 |
170 |
GDZDQ25,GDZDQ32,GDZDQ65,GDZDQ80,GDZDQ100,GDZDQ125,GDZDQ150,GDZDQ200,
GDZDX25,GDZDX32,GDZDX40,GDZDX50,GDZDX100,GDZDX125,GDZDX150,GDZDX200,
