點擊圖片查看原圖用途與特點
氣閥主要適用于載重汽車自動裝卸系統。由于操作動力采用氣源，使得閥的安裝和使用十分方便，并且具有不怕風吹日曬和防爆的功能。氣閥還設置了一個節流閥，從而保證了車廂裝載的平穩性。目前我廠主要生產五種型號的氣閥：341A，341B，342A，343A，343B。而每一種都有分配閥、單向閥、節流閥組成。
性能參數
| 型號 | 額定壓力 MPa | 額定流量 L/min | 氣控壓力 MPa |
| 341A | 21 | 70 | 0.5≤P≤0.7 |
| 341B | 21 | 70 | 0.5≤P≤0.7 |
| 342A | 21 | 100 | 0.5≤P≤0.7 |
| 343A | 21 | 100 | 0.5≤P≤0.7 |
| 343B | 21 | 100 | 0.5≤P≤0.7 |
341A機能及安裝尺寸
4、工作原理
當分配閥處于原始位置，而油泵又關閉時，汽車車斗處于水平位置。此時啟動油泵，車斗就將舉起卸載，關閉油泵車斗還應保持舉起位置。當車上貨物卸完后，開啟氣源分配閥換向，車斗將緩緩放下，調節節流閥就可調節車斗下降的速度。
5、故障處理
a.如果車斗不能上下運動，檢查分配閥是否卡死，分配閥彈簧是否斷裂，控制氣源是否安裝完好；
b.如果車斗舉起后不能保壓，則單向閥有可能卡死，只要更換單向閥即可；
c.如果車斗下降速度太快或太慢，只要松開節流閥鎖緊螺母，調節節流閥至所需速度然后再鎖緊螺母即可。
341B機能及安裝尺寸
2、單向閥341B-8605061安裝尺寸(同前)
3、節流閥MG15-LQ安裝尺寸(同前)
4、工作原理
當分配閥處于原始位置，而油泵又關閉時，汽車車斗處于水平位置。此時啟動油泵，車斗就將舉起卸載，關閉油泵車斗還應保持舉起位置。當車上貨物卸完后，開啟氣源使分配閥換向，車斗將緩緩放下，調節節流閥就可調節車斗下降的速度。
5、故障處理
a.如果車斗不能上下運動，檢查分配閥是否卡死，分配閥彈簧是否斷裂，控制氣源是否安裝完好；
b.如果車斗舉起后不能保壓，則單向閥有可能卡死，只要更換單向閥即可；
c.如果車斗下降速度太快或太慢，只要松開節流閥鎖緊螺母，調節節流閥至所需速度然后再鎖緊螺母即可。

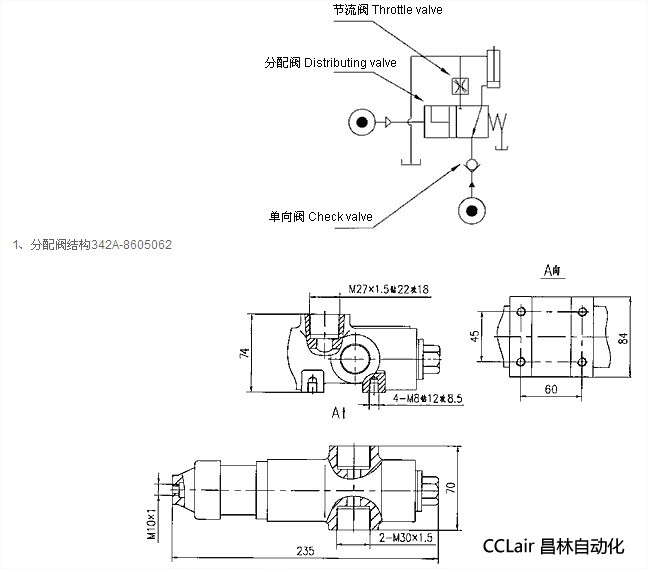

342A機能及安裝尺寸
3、節流閥MG15-LQ安裝尺寸(同前)
4、工作原理
當分配閥處于原始位置，而油泵又關閉時，汽車車斗處于水平位置。此時啟動油泵，車斗就將舉起卸載，關閉油泵車斗還應保持舉起位置。當車上貨物卸完后，開啟氣源使分配閥換向，車斗將緩緩放下，調節節流閥就可調節車斗下降的速度。
5、故障處理
a.如果車斗不能上下運動，檢查分配閥是否卡死，分配閥彈簧是否斷裂，控制氣源是否安裝完好；
b.如果車斗舉起后不能保壓，則單向閥有可能卡死，只要更換單向閥即可；
c.如果車斗下降速度太快或太慢，只要松開節流閥鎖緊螺母，調節節流閥至所需速度然后再鎖緊螺母即可。
343A機能及安裝尺寸
2、節流閥MG15-LQ安裝尺寸(同前)
3、工作原理
當分配閥處于原始位置，無論油泵啟動與否，汽車車斗始終處于水平位置；這樣可以防止單片分配閥時，由于車輛誤動作而使車斗自動舉起的現象發生。啟動油泵、開啟第一片分配閥氣源，車斗就將舉起卸裁，關閉油泵車斗還應保持舉起位置。當車上貨物卸完后，關閉第一片分配閥氣源，開啟第二片分配閥氣源使分配閥換向，車斗將緩緩放下，調節節流閥就可調節車斗下降的速度。此閥的單向閥在兩片換向閥之間。
4、故障處理
a.如果車斗不能上下運動，檢查第一片分配閥是否卡死，閥彈簧是否斷裂，控制氣源是否安裝完好；
b.如果車斗舉起后不能保壓，則單向閥有可能卡死，只要更換單向閥即可；
c.如果車斗舉起后不能放下，檢查第二片分配閥是否卡死，閥彈簧是否斷裂，控制氣源是否安裝完好；
d.如果車斗下降速度太快或太慢，只要松開節流閥鎖緊螺母，調節節流閥至所需速度然后再鎖緊螺母即可。
343B機能及安裝尺寸
2、節流閥MG15-LQ安裝尺寸(同前)
3、結構說明
此閥只是把343A兩片式閥改成了一體，而把單向閥安置在閥的表面，其工作原理和使用維修與343A沒有任何差別
4、工作原理
當分配閥處于原始位置，無論油泵啟動與否，汽車車斗始終處于水平位置；這樣可以防止單片分配閥時，由于車輛誤動作而使車斗自動舉起的現象發生。啟動油泵、開啟第一片分配閥氣源，車斗就將舉起卸裁，關閉油泵車斗還應保持舉起位置。當車上貨物卸完后，關閉第一片分配閥氣源，開啟第二片分配閥氣源使分配閥換向，車斗將緩緩放下，調節節流閥就可調節車斗下降的速度。
5、故障處理
a.如果車斗不能上下運動，檢查第一片分配閥是否卡死，閥彈簧是否斷裂，控制氣源是否安裝完好；
b.如果車斗舉起后不能保壓，則單向閥有可能卡死，只要更換單向閥即可；
c.如果車斗舉起后不能放下，檢查第二片分配閥是否卡死，閥彈簧是否斷裂，控制氣源是否安裝完好；
d.如果車斗下降速度太快或太慢，只要松開節流閥鎖緊螺母，調節節流閥至所需速度然后再鎖緊螺母即可。
