點擊圖片查看原圖BF-4Q4,BF2-4Q4,BF-5Q4,BF-5H4,BF2-5Q4,BF2-5H4,BF2-6Q6,CFZ4-7.4Q8,變壓器風扇及電機
產品描述：
1. 產品概述
DBF系列超低噪聲變壓器風扇適用于大型電子變壓器、電爐變壓器的冷卻系統，它是依據中華人民共和國機械行業標準JB/T9642-1999《變壓器風扇》和企業標準Q/CED02-2000《DBF系列低噪聲變壓器風扇》等標準設計制造的，與BF系列變壓器風扇比較噪聲平均降低5-10dB（A），該產品具有噪聲低、性能穩定、效率高、運行可靠、壽命長等特點，是目前國內較為先進的低噪聲專用風扇。該系列產品已被沈陽變壓器廠、保定變壓器廠、西安變壓器廠、沈陽變壓器配件四廠等近20家大中型變壓器廠配套使用。
DBF系列產品借鑒國內外同類產品的結構特點：風扇采用低噪聲葉型，鉚接葉輪，電機為低噪聲專用電機，采用進口低噪聲軸承，軸伸端延用我公司首創(chuàng )雙套軸承結構，同時采用專利號為：91233122.4、92206207.2兩項防水技術，因而具有良好的防護作用，防護分級為IP55，適用于戶外使用。
2. 型號說明
2.1型號含義
2.2代號含義
|
代號 |
吹風方向 |
環境代號 |
|||
|
Q |
H |
W |
TH |
TA |
|
|
含義 |
前吹(空氣由電動機流向葉輪) |
后吹(空氣從葉輪流向電動機) |
一般地區(略) |
濕熱帶 |
干熱帶 |
3. 環境條件
3.1周?chē)諝鉁囟龋海?0℃～75℃
3.2空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。
3.3海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。
3.4太陽輻射最大強度：0.98Kw/m2㎡。
3.5最大降雨強度：50mm/10min。
3.6砂塵、冰、雪、霜、露： 有。
3.7電機采用B級絕緣，當海拔不超過1000m，周?chē)諝鉁囟炔怀^(guò)75℃，其定子繞組的溫度限值（電阻法）不超過45k，軸承允許溫度（溫度計法）不超過95℃。
3.8采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。
4．產品型號與技術參數（見附表一）
5。安裝 使用 維護說明

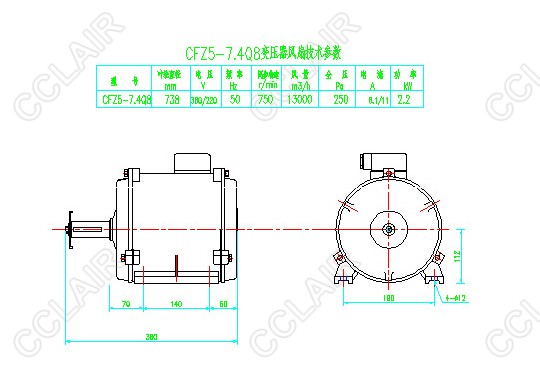

5.1外形及安裝尺寸（見附表二與附圖）
5.2使用說明
5.2.1安裝前檢查葉片是否變形，若發現異常應進行校正處理。
5.2.2用500V兆歐表檢測定子繞組對機殼熱態絕緣電阻，其電阻值不低于1MΩ。因絕緣受潮引起電阻低，應進行干燥處理。
5.2.3在出線端標志字母U、V、W相序與電源相序對應相同時，其旋轉方向應與標識方向相同，否則調相糾正。
5.2.4按規定電源對電機進行空轉運行試驗（不裝葉輪）應起動靈活，運行平穩輕快、聲音和諧，當三相電源平衡時，電動機的三相空載電流中，任何一相與三相平均值的偏差應不大于三相平均值的10%。
5.2.5接通電源，檢查旋轉方向及運行情況，試驗正常后，即可投入運行。
5.3維護說明
5.3.1該產品適用于三相交流電源，在銘牌規定的額定電壓、頻率下（指電源符合GB755-87標準規定時）風扇應能正常運行。
5.3.2初次投入運行的變壓器風扇，一周內應加強巡視檢查，發現異?，F象，如劇烈振動、聲音異常、電流過大、軸承過熱等應及時停機檢查，待排除故障后方可投入運行。
5.3.3停機時間較長，需要重新投入運行時，應確保氣流通道和風筒內無異物，然后撥動葉輪進行檢查，待供電線路等一切正常后即可投入運行。
5.3.4停放時間較長或電機受潮嚴重，絕緣電阻偏低時，應干燥處理后，方可投入運行。
5.3.5拆機檢修時，應首先清理潤滑脂等殘留物，連同軸承均應徹底清洗干凈，檢查各部位。發現故障應及時處理（參考常見故障及處理方法表）。若繞組重繞后，應進行耐電壓試驗，新繞組應能承受交流電壓2000V，時間為1min的耐電壓試驗而不發生擊穿。對出廠產品，用戶要求重復耐電壓試驗時，試驗電壓應為1600V，時間為1min。如無故障則重新組裝，并要加注新潤滑脂。
5.3.6定期補充潤滑脂：全密封軸承在5年內可不必更換潤滑脂，非全密封軸承注油前應將油杯清理干凈；該產品采用的是鋰基潤滑脂，不得隨意更換其它潤滑脂；用油槍向油杯中注入潤滑油，添加量約為軸承空間的2/3左右，正常使用時2～3年加入一次即可。
常見故障及處理方法表
|
序號 |
故障現象 |
可能產生原因 |
處理方法 |
|
1 |
溫度過高 |
1進氣通路堵塞或風筒內有異物造成超負荷過大； 2葉輪嚴重變形或損壞； 3電源電壓或頻率過低與規定不符； 4單相運行； 5定轉子或其他轉動件相摩擦。 |
1排除異物使進氣暢通； 2更換葉輪； 3更換符合用戶電壓與頻率等級的電機； 4排除熔斷器和電機繞組故障； 5重新調整安裝 |
|
2 |
電流過大 |
1軸承嚴重磨損； 2電機繞組單相運行； 3葉輪與風筒卡死； 4電壓或頻率不符。 |
1更換軸承； 2排除電路或繞組斷路故障； 3調整葉輪與風筒間隙； 4檢查電壓或頻率是否與電機相符。 |
|
3 |
噪聲振動大 |
1葉輪嚴重損壞； 2底腳松動。 |
1更換葉輪； 2緊固松動部位。 |
|
4 |
絕緣電阻低 |
1存放進水，長期儲存受潮。 |
1使用前進行干燥處理。 |
6.運輸儲存
6.1在搬運過程中，要注意輕拿輕放，按照包裝箱的標志搬運和放置，切勿倒置。
6.2在運輸過程中應避免沖擊性劇烈振動，以防破損。
6.3儲存地點應通風、干燥、清潔、且無腐蝕性氣體，在儲運過程中，應采取防淋雨措施。
6.4若非立即投入運行，不宜立即開箱，若包裝箱已破損，應開箱檢查并妥善處理。
BF-4Q4,BF2-4Q4,BF-5Q4,BF-5H4,BF2-5Q4,BF2-5H4,BF2-6Q6,BF2-6.3Q6,BF2-7Q6,BF2-7.5Q6,BF5-7.56Q8,BF2-8Q6,BF3-8Q6,BF4-8Q6,BF2-9Q6,BFJ-7.56Q6,BFJ-8.5Q6,BFJ-8.5Q8,CFZ4-7.4Q8,
